Продолжение статьи о истории ракеток. Предыдущие; ″Эра дерева″ и ″Период металла″

И хотя успех металлических ракеток был очевиден (полностью вытеснили деревянные ракетки), поиски в улучшении характеристик ракеток продолжался. И здесь новаторам стали доступны новые материалы ‒ композиты, которые в 2-3 раза жёстче и на 20-30% легче деревянных “предков”, что обеспечивало лучший контроль и большую скорость мяча.

справкаКомпозиты – это материалы, состоящие из двух или более компонентов и обладающий свойствами, отличными от суммарных свойств их составляющих компонентов (прим.авт.‒ Всем известное ″папье-маше″ (с фр. битая бумага), состоящее из бумаги или целлюлозы, иногда армированное текстилем, и связанное клеем является тоже композитом и известно в течение сотен лет).
Сам термин ″композит″ или ″композиционный материал″ возник как наиболее ёмкое название нового класса материалов.

Композиты классифицируются обычно армирующим наполнителем ‒ это волокнистые, слоистые или наполненные пластики. Связующим материалом являются полиэфирные смолы (определённого вида), которые придают композиту монолитность и равномерно распределяют усилия между волокнами. Например, композиционный материал, армированный стеклянными нитями или тканями называется стеклопластик″ (другие названия: стекловолокно″, фиберглас″).

В 1941 году в США был подписан первый правительственный контракт на создание деталей из прочёсанного хлопкового волокна, пропитанного фенольной смолой. В конце второй мировой войны уже успешно применялись композиционные материалы, армированные стекловолокнами.

В середине 1950-х Национальное управление по аэронавтике и исследованию космического пространства (NASA) и ВВС США стали кураторами исследовательских и технологических программ по созданию композитов. В короткие сроки были получены совершенно новые материалы с необходимым комплексом свойств. Но в течение двух десятилетий большинство технологий их производства были засекречены и производители товаров широкого применения (в том числе и спортивного ассортимента) не имели возможности ими воспользоваться. Сейчас все ведущие теннисные компании имеют собственные лаборатории высоких технологий “хай-тек” (high-tech) по разработке, в том числе, и композитных материалов.

Уточнение. Относительно ракеток под дизайном понимается геометрическая конфигурация рамы и её размеры, добавление или изменение конструктивных элементов, а цветовую гамму и декоративное оформление (проще говоря, разрисовка) принято называть косметикой или художественным дизайном.

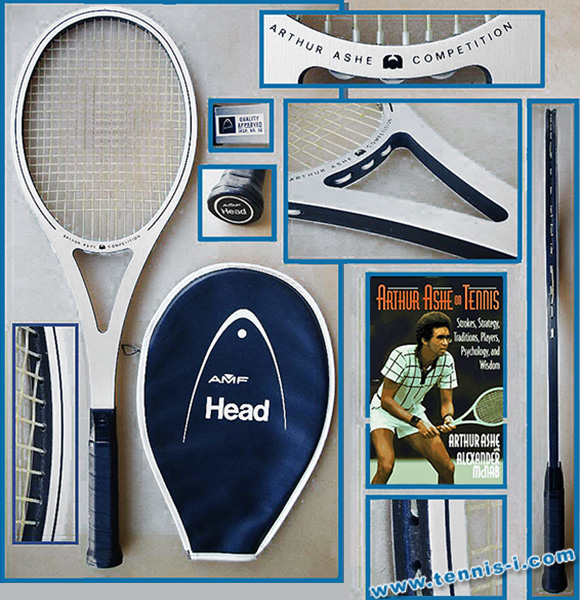

ракетка Первое производство ракетки с использованием композитного материала датируется 1969 годом, когда американская компания «Head», производящая лыжи из комбинации алюминия и стеклопластика, решила выпустить по аналогичной технологии ракетку, получившую название “Arthur Ashe Competition” (прим.авт.‒ Компания для американского рынка производила ракетки на заводе в Боулдер (Колорадо, США), который в 1988г. закрыли, а для европейского ‒ в австрийском Кеннельбах. Сейчас всё изготовляется в Китае). Её рама была пустотелой и изготовленной из трёх слоёв: между двумя алюминиевыми слоями размещался слой из стеклопластика. А полость заполнена вспененным материалом.

Ракетка Head Arthur Ashe Competition

Почему компания выбрала название ракетки ассоциированное с Артуром Эшем?  Во-первых, его имя было на слуху у почитателей тенниса. Именно он в 1968 году выиграл два чемпионата США: национальный (любительский) и “открытый” (любительско-профессиональный), которые были поведены единожды в один год (прим.авт.‒ В дальнейшем проводился только второй ‒ «US Open»). Он же в составе сборной команды стал обладателем Кубка Дэвиса. А будучи афроамериканцем, Эш начал публичную борьбу против апартеида в ЮАР. Во-вторых, в 1969 году 25-летний чемпион перешёл в профессионалы, что позволило компании с ним заключить контракт. Играя именной ракеткой, он стал триумфатором «Austrian Open-1970» и «Уимблдона-1975».

галочка Первой полностью композитной ракеткой в мире и первой ракеткой от немецкой компании «Volkl» стала “Zebra”, выпуск которой начался с 1972 года (прим.авт.‒ Компания «Volkl» основана баварцем Георгом Фёлки (Georg Völkl) в 1923г. как производитель лыж. Первоначально называлась «Vöstras». После завершения профессиональной карьеры немец Борис Бекер в 1999г. покупает долю акций компании и с тех пор он принимал активное участие во многих теннисных инновациях).

Ракетка запомнилась теннисному сообществу не только как “первой”, но и своей косметикой (художественным дизайном). Правда она больше смахивает на окрас тигра чем зебры (прим.авт.‒ С аналогичным названием с 1967г. выпускались горные лыжи из стеклопластика, но с полосатым чёрно-белым рисунком, как у зебры).

галочка В статье ″Период металла″ упоминалось, что в 1972 году на Международной выставке спортивных товаров «Spoga» в Кёльне (Германии) была представлена ракетка ″Bentley Fortissimo″ из стеклопластика от фирмы «Kuebler & Co». К тому же она была негабаритной. Разработчик и владелец фирмы немец Зигфрид Кюблер (Siegfried Kuebler) изготовил всего 12 ракеток в качестве опытных образцов.

Ракетка Siegfried Kuebler

Кюблер также известен и как изобретатель широкопрофильной рамы, о чём изложено ниже, и как коллекционер ракеток, и как автор наиболее полной книги-каталога о истории теннисных ракеток ″Book of Tennis Rackets″.

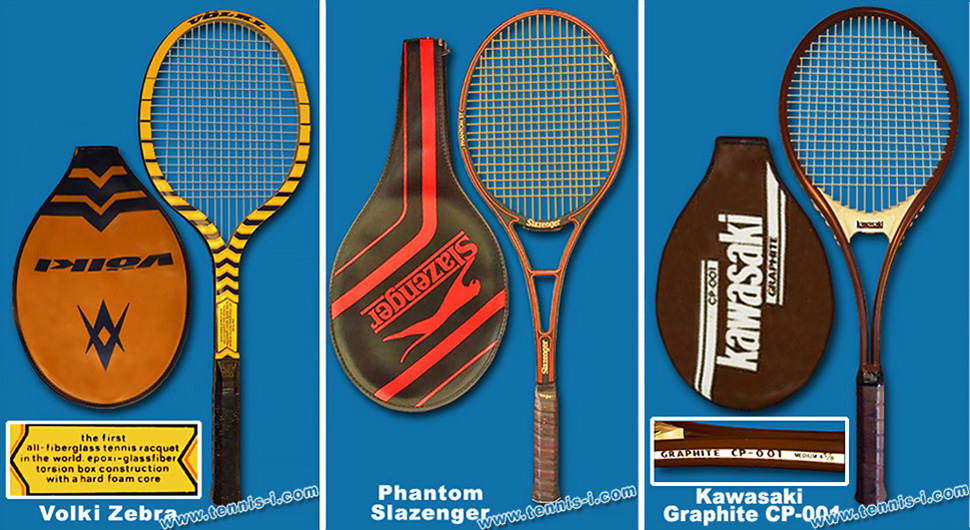

Английская компания «Slazenger» первую свою композитную ракетку ″Phantom″ презентовала в 1974 году, но производитель спроектировал достаточно тонкую раму, а технология формирования композита оказалась неудачной. Вследствие чего, в раме ракеток появлялись микротрещины и из-за чего имели место случаи их поломок. И только через 5 лет, поменяв пропорцию составляющих композита, компания выпустила уже надёжный клон ″Phantom 105″.

Ракетка Slazenger Phantom

Нехарактерную для себя продукцию ‒ теннисную ракетку в 1974 году выпустила японская компания «Yamaha», занимающаяся электронными музыкальными инструментами. Её ракетка из стеклопластика называлась ″YFG-30″ (прим.авт.‒ Компания основана в 1887г. Завод по производству ракеток находится с Сингапуре). По-видимому, японцы решили стать последователями французских мастеров скрипичных дел, которые в XVI веке изготовляли и деревянные ракетки.

Ракетка Yamaha YFG 30

Своей нетрадиционной продукцией порадовала игроков в теннис и друга японская компания «Kawasaki», славящаяся спортивными мотоциклами. Её первую графитовую ракетку ″Graphite CP-001″ можно было приобрести начиная с 1977 года. Не знаю, что послужило для японских компаний поводим в таком маркетинговом ходе, возможно их боссы были поклонниками тенниса, как основатель и владелец корпорации «Sony» Акио Морита, правда ″электронный мега-гигант″ ракетки не производил.

Раз мы задели японскую индустрию, то отмечу, что компания «Yonex» выпустила свою первую композитную ракетку ″Rexplay R-1″ в 1980 году (прим.авт.‒ «Yonex» основана в 1946г. и её первая ракетка из алюминия была выпущена в 1971г.). В историю ″Rexplay R-1″ вошла как первая композитная ракетка с ″изометрической″ (по форме близкой к прямоугольной) ″головой″.

Ракетка Yonex Rexplay R-1 Navratilova

В этом же году «Yonex» подписал контракт с двумя выдающимися американками  Билли-Джин Кинг (Billy Jean King) и Мартиной Навратиловой (Martina Navratilova), с помощью которых стала успешно осваивать американский и мировой рынки. И 1982 году бренд получил всемирную известность, когда Навратилова с ракеткой ″Rexplay R-7″ выиграла «Ролан Гаррос» и «Уимблдон». В 1984-1987 годах играла ″Yonex Rexking 22″.

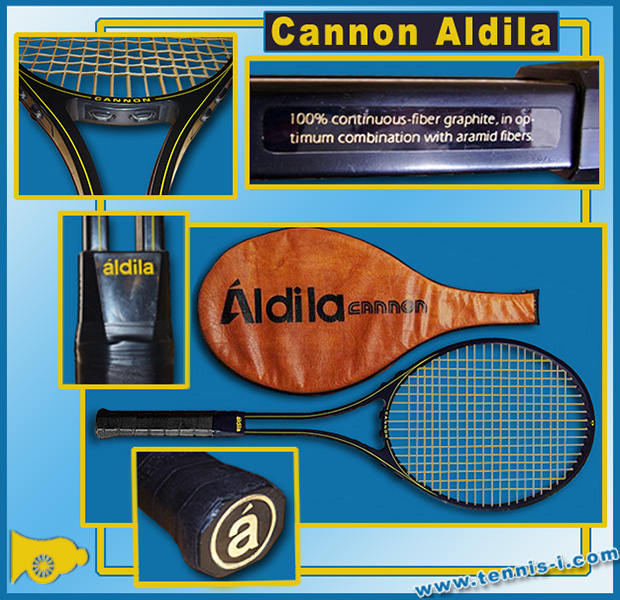

галочка Первую полностью (100%) графитовую ракетку под названием ″Cannon″ в 1974 году выпустила американская компания «Aldila», специализирующая на производстве клюшек для гольфа. Ею успешно играли американские братья-близнецы Тим и Том Галликсоны  (Tim and Tom Gullikson).

Ракетка Cannon Aldila

Через два года другая американская компания «Pro Group, Inc», у которой очень широкий диапазон деятельности, но ни в теннисной индустрии, решила выпустить также чисто графитовую ракетку под названием ″Tony Trabert C-6″ (прим.авт.‒ Американец Тони Траберт 10-кратный победитель турниров «Большого шлема» в одиночном и парном разрядах закончил игровую карьеру в 1963г.).

В 1977 году австрийская компания «Kneissl» пополнила ассортимент композитных ракеток своей серией ″White Star Pro Masters″, “Red Star Mid” и “Blue Star Bigs” (прим.авт.‒ Компания «Kneissl» начинает свою летопись с 1861г. как производитель горных лыж). И так же, как для «Volkl» это стало первой пробой освоения рынка теннисного инвентаря. Ракетка посвоим характеристикам была хорошо сбалансированной. Среди профессионалов, выступающих с этой ракеткой, был южноафриканец Кевин Каррен (Kevin Curren), достигший финала «Уимблдона-1985».

Ракетки Kneissl

В 1980 году была выпущена ″White Star Ivan Lendl″, схожая на предыдущую модель, но в существующий материал впервые был внедрён кевлар (прим.авт.‒ Начинающий свою профессиональную карьеру чех Иван Лендл практически не играл этой ракеткой, т.к. 1 января 1981г. подписал контракт с «Adidas» и использовал ″GTX Pro Graphite″)

галочка Теперь перечислю в хронологическом порядке компании и их первые композитные ракетки.
1978г. «Dunlop» (Англия), ″MAX 150
1978г. «Prince» (США),  “Original Graphite” (играли Андре Агасси, Майк Чанг, Джин Майер)
1979г. «Head» (США), “Winning Edge” (пластик-нейлон, а первые графитовые “Graphite Edge”, “Graphite Vector”, “Graphite Director” с 1982г.)
1979г. «Wilson» (США),  “Jack Kramer ProStaff” (Джек Крамер закончил выступления в 1947г.)
1980г. «Pro Kennex» (Тайвань),  “Black Ace
1981г. «Adidas» (Германия),  “GTX Pro” (Иван Лендл)
1982г. «Fin» (Тайвань),  “IQ-х” (Крис Льюис)
1982г. «Rossignol» (Франция),  “F200” (Матс Виландер)
1982г. «Snauwaert» (Бельгия),  “Ergonom
1984г. «Donnay», (Бельгия),  “Pro Cynetic 1” (Андре Агасси)
1984г. «Puma» Германия),  “G. Villas” (Гильермо Вилас)
1987г. «Fischer» (Австрия),  “Vacuum Pro” (Михаэль Штих)
1988г. «Lacoste» (Франция),  “LT 301” (Ги Форже)
1994г. «Babolat» (Франция),  “Pure Drive” (Карлос Мойя)
2004г. «Tecnifibre» (Франция),  “T-Fight”,  “T-Flash

Во всех этих моделях использовались углеродно-гибридные ткани на основе графита (graphite, Gr), кевлара (kevlar, Kev) и стеклопластик (fibreglass, Fbg).

Графит является основным компонентом в композите. Он характеризуется прочностью, малым весом и жёсткостью. Последние два свойства способствуют усилению силы удара.

Кевлар, как и графит, придаёт раме устойчивость, лёгкость и жёсткость (прим.авт.‒ Из-за высокой прочности, лёгкости при относительно невысокой стоимости используется для производства бронежилетов и касок).

Стеклопластик способствует повышению гибкости обода ракетки, тем самым игрок лучше “чувствует” мяч на струнной поверхности.

Интересный факт: американец Джин Майер перейдя в 1978 году на “Prince Original Graphite, 110” с 142-й рейтинговой позицией (1.01.1978) через два года стал 5-й ракеткой мира.

галочка Несколько слов о переходных моделях, которые, на мой взгляд, заслуживают внимания. В 1979-1982 годах интересный эксперимент провели ряд компаний: «Prince» (“Woodie”) (“Prince Woodie”), «Slazenger» (“Slazenger Vilas V24”), «Wilson», «Rossignol» (“C12 Graphite”) и «ProKennex» (“Core1 No. 6”; “Golden Ace”), объединив предпочтения старшего поколения с потребностями молодых: деревянную раму покрыли пластиком. Этот проект получил название “Вуди” (Woodie). Ракеткой "Prince Woodie" (1980) после 1987 года играл австралиец Пэт Кэш (Pat Cash). На сколько ракетки “Woodie” оказался удачными мне неизвестно, но мои современники говорят, что играть ими было приятно.

Принц Prince Woodie 1980

галочка В конце 1980-х, после того, как в 1985 году «Prince» выпустила ракетку ″Spectrum Comp 110″, то заговорили о “керамической революции”. В этой ракетке наряду с графитом и кевларом были использованы керамические волокна (вместо стеклопластика).  Керамика придала раме больше жёсткости, а значит, увеличилась мощность ракетки, а также уменьшилась вибрация, которая передаётся в запястный и локтевой суставы, то есть улучшилась комфортность.

Ракетка Prince Spectrum Comp 110

И хотя «Prince» запатентовала своё “ноу-хау”, но первопроходчиком в этом направлении стала американская компания «Fox» с ракеткой ″Ceramic Pro WB-210″. Правда она изготовила в рекламных целях всего 300 экземпляров.

Конкурент-соотечественник «Wilson» решила не отставать, и в том же году предложила свой вариант “керамики” ‒ “Ceramic Select 110”, а чуть позднее: “Wilson White Ceramic” и “SC 2000”.

Их последователями стали:

  • «Fischer», выпустившая три модели: “VT Pro Classic 98” , “Pro Classic 90” и “Pro No. 1 SIC Ceramic”;
  • «Yamaha»:  “Silver”, “Bronze Ceramic Series” и “White Gold ceramic series”;
  • «Pro Kennex»  ‒ “Ceramic Ace” и “Ceramic Prophecy”;
  • «Slazenger» ‒ “Pro Ceramic Panther Series Jimmy Connors” (играл Джимми Коннорс);
  • «Dunlop» ‒ “Ceramic Mad Raq”.

Характерной особенностью этих ракеток был завышенный вес, при том, что содержание керамических волокон составляло всего 8-10 %.

Интересно, что производители (кроме «Yamaha» и «Pro Kennex») не сговариваясь делали свои модели белыми (прим.авт.‒. Видимо была ассоциация с керамической посудой).

“Керамическая революция” как стремительно началась, так же и закончилась. Основная причина ‒ хрупкость, из-за которой ракетки быстро сняли с производства.

(прим.авт.‒ Почему я перечислил все известные мне модели с содержанием керамики? Да, потому, что если вы захотите купить подобное “ретро”, то советую ‒ только для коллекции).

ракетка С середины 1980-х, когда практически все компании перешли полностью на использование композитных материалов, началась конкурентная борьба за покупателя. А для того чтобы его заинтриговать нужно было предложить какое-нибудь “удивительное” преимущество, которого нем в ракетках конкурентов. Это могли быть новаторские технологии, необычные формы рам, новые конструктивные элементы, экстравагантная раскраска и даже причудливые названия, как говорится: “Голь на выдумки хитра”. О многих подобных ухищрениях можно ознакомиться в статьях “Всё о современных ракетках” и “Необычные ракетки”.

Я же остановлюсь на наиболее существенных новациях.

галочка Первая ‒ это широкопрофильная рама, получившая название “уайдбоди” (widebody). Такая рама делает существенно увеличивает мощность ракетки, но эффект достигается  только с увеличенным ободом (Oversize, Super Oversize). Эта концепция принадлежит немцу Зигфриду Кюблеру (Siegfreid Kuebler), сообщившему о ней в 1984 году и на следующий год изготовивший две модели ракеток с 100% содержанием графита под названием "Kuebler Resonanz" с добавлением в название “R30” или “R50” (прим.авт.‒ Название связано с сутью изобретения ‒ соответствия резонанса вибрации обода при контакте ракетки с мячом с временем нахождения мяса на струнной поверхности).

Ракетка Kuebler Resonanz

Профиль ракетки переменный по толщине и в самой широкой части его толщина составляла 38 мм (обычная толщина 14-22 мм). Патент, который предполагал не только широкий (до 45 мм), но и переменный профиль по длине рамы, был выдан Кюблеру в США 12 мая 1987 года. Переменный профиль позволяет варьировать распределения веса и жёсткости по длине ракетки (прим.авт.‒ Эта концепция получила название “узлового инженеринга” (nodal engineering concept)).

Патент ракетка Kuebler

Будучи консультантом «Wilson», Кюблер продал свой патент работодателю, который в 1987 году выпустил две модели “Profile Si 2.7” и “Profile Si 3.6” с переменной шириной профиля 24-31(30)-26 мм (от ручки) и размером обода 95 и 110 кв. дюймов (613 и 710 кв. см).

Ракетка Wilson Si 3 6 1

На картинке ниже сравнение ширины профиля “вилсоновских” моделей “Hammer 5.5 Spin” (14 мм), “Hammer 5.5” (17 мм) и “ProfileSi2.7”.

Ракетка Hammer 5.5 Spin

Раз заговорили о «Wilson», то вспомню о запущенной в 1990 году линейки моделей “Hammer” (анг.- молот) (прим.авт.‒Отношения к внедорожнику от «General Motors» не имеет). Проект получил название “тяжёлая голова” (head-heavy). Суть заключалась в том, что баланс значительно смещался в сторону головки, а геометрия обода смещала центр игрового пятна в верх. Такая конструкция позволяла значительно повысить силу удара при игре с отскока и увеличивала игровое пятно (улучшала комфортность игры). Ракетки предназначались для любителей тенниса начального и среднего уровня игры. Конструкция была запатентована и другими производителями не выпускалась.

Ракетки с широким и переменным профилем стали популярны среди теннисистов-любителей и их выпуск освоили: «Prince», «Head», «Yonex», «Donnay», «Babolat», «Bothe». Что касается профессионалов и продвинутых игроков, то они оставили “уайдбоди” без внимания. А причина в следующем: чрезмерная жёсткость и большой размер обода существенно снижал контроля мяча при ударах, что является одним из главных характеристик для “профи”; жёсткая рама повышала отдачу в локоть; широкий профиль приводил к частому задеванию его мячом при выполнении “топ-спинов”, когда ракетка после контакта с мячом резко направляется вверх.

Широкопрофильные ракетки постепенно стали выходить из моды, но ещё их выпуск продолжается.

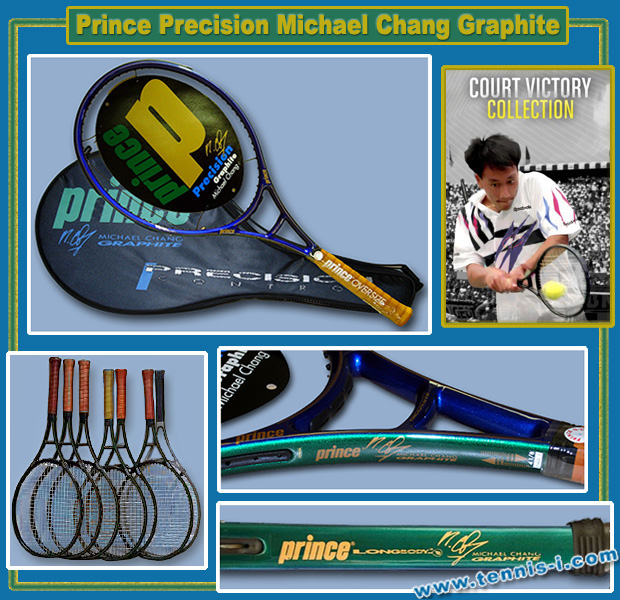

галочка Вторая новация произошла в 1994 году, когда инженеры-конструкторы «Prince» Стивен Дж. Дэвис (Stephen J. Davis) и Андрэ Терцаги (Andre Terzaghi) предложили увеличить длину ракетки (longbody). К этой новации поначалу отнеслись скептически, т.к. теннисисты привыкли к традиционной длине в 27 дюймов (68,6 см), которая на протяжении всей истории современного тенниса была неизменной. Развеял сомнения американская звезда Майкл Чанг (Michael Chang). Будучи ростом в 175 см ему, даже с его природной резкостью, было непросто доставать “уходящие” мячи, но начав в 1994 году играть ракеткой “Prince Precision Michael Chang Graphite”, которая на один дюйм (2,54 см) длиннее, он сразу же добился более высоких результатов. В 1995 году Чанг становится финалистом «Ролан Гаррос» (проиграл “королю грунта” Томасу Мустеру). На следующий год ‒ финалистом «Australian Open» (проиграл Борису Беккеру) и «US Open» (проиграл Питу Сампрасу). За эти два года у него резко возрос показатель приёма подач (стал принимать прежние эйсы). А его прогресс в рейтинге ‒ с 8-й позиции на 2-ю. После этих успехов на несколько лет ракетка Чанга стала самой продаваемой в мире.

Ракетка Prince Michael Chang

Удлинённая ракетка не только позволяла дотягиваться, казалось бы, до не досягаемых мячей, но и за счёт дополнительной длины плеча рычага (см. основы физики) увеличила её мощность и скорость вращения мяча и, кроме того, на подаче бить по мячу в более высокой точке. Казалось бы, а почему не удлинить раму ещё больше, если это разрешено правилами. Так нет. Экспериментальные опробования показали, что длина больше 2 дюймов ухудшала управляемости ракеткой при замахе и петле на подаче, а также усложняла отбивание мячей, летящих непосредственно в туловище (особенно на приёме подачи).

Кроме неё «Prince» одновременно выпустил ещё две модели с длиной 29 дюймов: “Extender Mach 1000” и “Extender Ripstick” (для непрофессиональных игроков).

Чуть позже удлинённой ракеткой “Prince Precision Mono” играл и Джимми Коннорс (Jimmy Connors).

С запуском производственной линии директор компании по маркетингу Адрианом Marrullier (Adrian Marrullier) заявил: “Мы считаем, что удлинённые ракетки произведут революцию в теннисе, и те кто отдаст им предпочтение ‒ получат удовольствие от игры”. Однако его рекламный прогноз оправдался частично: спрос на них, как и с широкопрофильными рамами, постепенно дошёл до 10-55% процентов от общей реализации всех типов ракеток.

За своё изобретение однофамилец легендарного Дуайта Дэвиса и его коллега Андрэ Терцаги 7 ноября 1995 года получили патент США (прим.авт.‒ Стивену Дэвису совместно с  Кеннетом Стивенсом принадлежит и изобретение виброгасителя в 1990г.).

Патент на ракетку Prince

Запатентованная максимальная длина рамы ограничивалась 32 дюймами (81,3 см), допустимыми на тот момент Правилами (прим.авт.‒ В 1998г. Техническая комиссия ITF посчитала, что ракетки с длиной 32 дюймов чрезмерно увеличивают скорость полёта мяча, что, в конечном счёте, ухудшает зрелищность поединка и воспроизведение его на телеэкранах. К тому же, длинные ракетки повышают нагрузку на руку и ведут к травматизму. По этим причинам максимально допустимая длина рамы ракетки для профессионального тенниса была уменьшена до 29 дюймов).

Самыми длинными были ракетки: “Gamma Big Bubba 32” ‒ 32 дюйма (1997г.) и Dunlop Superlong Max 2.25” ‒ 29,5 дюйма.

Наведу ещё несколько примеров: ”Prince Classic Graphite 100 Longbody” ‒ 28 дюйма; “Prince O3 Silver LS” ‒ 27,75 дюйма; “Volkl Organix 3” ‒ 27,8 дюйма; “Head Ti.S6” ‒ 27,75 дюйма; “Head Ti.S2” ‒ 27,75 дюйма.

Напомню, что негабаритную ракетку, которая на 3 дюйма была длиннее и шире обычной, запатентовал ещё в 1915 году англичанин Франк Донистрол. Но учитывая то, что удельный вес дерева намного превышал удельный вес композитных материалов, то его “орудие игры” по весу было ближе к бейсбольной бите, чем к обычной ракетке.

галочка Третья новация ‒ это снова появление “супер-гигантов”, которые возникли в “период металла”, но затем интерес к ним пропал. Максимальная площадь ‒ 110 кв. дюйма была у “Prince Classic”.

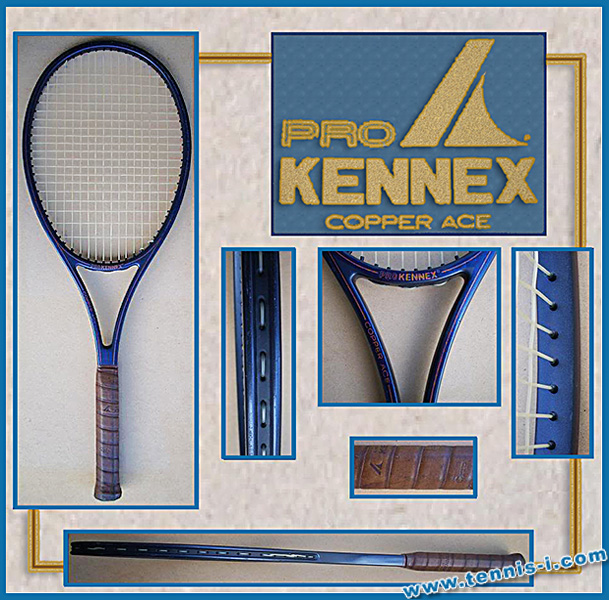

Считается, что 1982 год стал годом перехода крупноразмерные обода. И хотя в 1982 году американка Крис Эверт (Chris Evert) и выиграла «US Open» ракеткой обычного размера, но большинство участников турнира уже держали в руках ракетки с увеличенными головками. В этом же году впервые в руках победителей мэйджора были ракетки с увеличенным ободом. Это произошло на «Ролан Гаррос» и ими были американка Мартина Навратилова (Martina Navratilova) с ракеткой “Yonex R-7” (95 кв. дюйма) и швед Матс Виландер (Mats Wilander) с “Rossignol F200 Carbon” (90 кв. дюйма). А первую среднеразмерную (Mid) композитную (стеклопластик) ракетку “Copper Ace” (86 кв. дюйма) в 1980 году выпустила тайваньская компания «ProKennex» (Напомню стандартный размер ‒ 66 кв. дюйма).

Ракетка ProKennex Copper Ace

По итогам 1982 года более половины проданных ракеток были уже с большим размером обода.

Тройкой лидеров по размерам обода являются:

  • Big Bubba” (1997г.) от американской компании «Gamma». Площадь её обода составляет 137 кв. дюйма (884  кв. см), длина рамы имеет три варианта: ‒ 32 дюйма (81,3 см); 29 дюйма (73,7 см); 28 дюйма (71,1 см). С 1998 года из модельной линейки была исключена ракетка длиной 32 дюйма. Техническая комиссия ITF (структура ITF здесь) ограничила длину до 29 дюймов. Модифицированная модель имела название “Big RZR Bubba”.
  • Sledge Hammer 3.4 Stretch” от «Wilson» ‒ 135 кв. дюйма.
  • Titan Graphite” (1978г.) от американской компании «BBC» (135 кв. дюйма), длина 29,5 дюйма (запрещена ITF из-за превышения допустимой длины ударной поверхности обода). Компания выпустила ещё три “гиганта”: “Graphite 1000”,  “Big Volleyer” и “Big Ace”.

Ракетки с большим ободом

Далее приведу список основных “головастиков”:

Wilson[K] Factor One 122” ‒ 122 кв. дюйма

Wilson nCode N2 Oversize” ‒ 121 кв. дюйма

Wilson [K] Factor KZero 118” ‒ 118 кв. дюйма

Wilson Hammer 3.2 Titanium 118” ‒ 118 кв. дюйма

Wilson Hammer 3.0 118 Stretch Grommet” ‒ 118 кв. дюйма

Head Titanium Ti.S7” ‒ 124 кв. дюйма (запрещена ITF из-за превышения допустимой длины ударной поверхности обода)

Head Metallix 10” ‒ 124 кв. дюйма

Head Flexpoint 10” ‒ 121 кв. дюйма

Prince 03 Speedport Platinum” – 125 кв. дюйма

Prince Mach 1000” ‒ 124 кв. дюйма

Prince Thunder Storm 1100” ‒ 120 кв. дюйма

Prince-O3-Silver” ‒ 118 кв. дюймов

Babolat NCT Power” ‒ 118 кв. дюймов

Babolat Y118” ‒ 118 кв. дюйма

Babolat Drive Z 118” ‒ 118 кв. дюйма

Dunlop Predator” ‒ 125 кв. дюйма

Dunlop Aerogel 1 Thousand” ‒ 118 кв. дюйма

Dunlop Aerogel 1000” ‒ 118 кв. дюйма

ProKennex Q30” – 119 кв. дюйма

ProKennex Ionic Ki 30” ‒ 117 кв. дюйма

Scepter Graphite X-L2” 125 кв. дюйма

Scepter Graphite X-L1” 122 кв. дюйма

Yonex Super RQ 1000 long”‒ 130 кв. дюйма (играла в 1998г. Моника Селеш)

Fischer M1210” ‒ 118 кв. дюйма

Volkl Catapult 1 F.I.R.E.” ‒ 120 кв. дюйма

Asics 125” ‒ 125 кв. дюйма

Pacific Nexus” ‒ 118 кв. дюйма

No comments. Величайший игрок в «Открытой эры», Роджер Федерер, с детского возраста играл ракеткой 90 кв. дюймов на протяжении почти 30 лет! В 2014 году по рекомендации тренеров перешёл на 97 кв. дюймов (о всех ракетках Федерера здесь).

галочка Четвёртым направлением, которым начали заниматься конструкторы ракеток связано с уменьшением их веса. Такая необходимость возникла с тем, что арсенал продвинутых игроков пополнился сверх-крученными ударами, называемыми "топ-спинами". Для их выполнения необходима была более манёвренная ракетка по сравнению с существующими, а значит более лёгкая. И ракетки стали постепенно "худеть". Первыми перешли 300-граммовый рубеж разработчики «Wilson». В 1990 году они представили модель ″Hammer 2.7″ весом 280 гр. Дальнейшее уменьшение веса натолкнулось на серьезную проблему, связанную с тем что лёгкие ракетки растрескивались при сильных ударах.

И только в начале 1998 года компания «Head», применив ″титановую" технологию, выпустила модель ″Ti.S6″ весом 240 гр. Не вдаваясь в технологические тонкости, отмечу, что ″титановые″ ракетки – это всё те же графитовые, на обод которых нанесён методом напыления титановый порошок либо в саму раму в качестве арматуры имплантирована титановая сетка (titanium wrap).

Wilson Hammer 2.7, Head Ti.S6, Wilson Hyper Sledge Hammer 2.0

В конце 1998 года, применив новый материал ″хайпер карбон″ (Hyper Carbon), очень прочный на скручивание, «Wilson» остановилась на весовой отметке 230 граммов – ″Hyper Sledge Hammer 2.0″. И в этом же году сразу несколько компаний ″взяли″ рекордный вес в 215 граммов, перейдя уже в весовую категорию ракеток для сквоша. В этом есть положительные моменты, прежде всего для начинающих теннисистов и детей, что позволяет обезопасить руку от перегрузок, а следовательно – от травматизма.

О целесообразности дальнейшего уменьшения веса ведутся постоянные дискуссии на страницах специализированных изданий. Продолжаться ли эта ″гонка″ по минимизации веса? Сделать прогноз я не берусь.

галочка Пятое направление в поисках совершенства, которое стало свойственно для всех компаний-производителей, состоит во внедрении новейших композиционных материалов, которые ими патентуются и имеют фирменную принадлежность. Главная задача ‒ увеличить жёсткость рамы, уменьшить вес и улучшить комфортность (расширить игровое пятно).

Основные из них, с описанием преимуществ от разработчиков (которым я всецело не доверял бы), заключаются в следующем:

tennis racquet«Head»

  • Titanium – титановый порошок, добавленный в соединения графитовых волокон. Очень близок по своим характеристикам к высокомодульному графиту. Десяток лет назад считалось модным играть ракеткой из титана. Производитель утверждал, что титан легче графита, но это была рекламная уловка.
  • Metallix ‒ порошок металлического сплава, добавленный в соединения графитовых волокон. Особенность этого сплава состоит в том, что его кристаллы в 1000 раз меньше, чем у типичных металлов. Рама становится гораздо жёсче, без увеличения её веса.
  • Liquidmetal ‒ сплав с аморфной атомной структурой (прим.авт.‒ Больше о нём информации нет). Обеспечивает на 29% больше мощности, чем титан.
  • Intellifiber ‒ пьезоэлектрическое волокно, которое преобразует механическую энергию от удара по мячу в электрический импульс, моментно ужесточающий раму. В отличие от механической энергии, электрическая энергии не создаёт вибрации рамы и тем самым создаёт оптимальный комфорт.
  • d3o ‒ относится к категории ″умных материалов″ с необычными свойствами поведения, которые кардинально изменяются в соответствии с динамической нагрузке или ударам. Встроенный в выкладка и расположены в шахте ракетки, d3o предлагает новые возможности для теннисистов.
  • Данная технология позволяет прочувствовать потребности игроков во время различных ударов (адаптация под каждого игрока). ″Умные″ молекулы соединяются друг с другом в течение наносекунд и для ракеток с жёсткой рамой увеличивают её жёсткость так, чтобы ракетка обеспечила максимальную силу удара. Для нежёстких рам молекулы “d3O” поглощают ударное воздействие и тем самым обеспечивают наилучшее чувство мяча.
  • Innegra ‒ самое лёгкое в мире высокопроизводительное волокно. В ракетке при нецентровых ударах позволяет наилучшим образом поглощать вибрацию ракетки и её отдачу в руку (улучшает комфортность), а также увеличивает стабильность рамы (повышает контроль и точность удара). Защита игрока от сил удара мяча. Помимо этого, новая гибридная композитная структура значительно увеличивает долговечность ракетки (не теряются эксплуатационные свойства).
  • Graphene представляет ультра-лёгкое и ультра-прочное вещество (в 200 раз прочнее стали). Графен в раме внедрён в раму таким образом, чтобы вес по ней был перераспределён наиболее. Это обеспечивает набольшую мощности при меньших усилиях.
  • Graphene XT является следующим поколением графена. Его использование а ракетке уменьшает вес на 20% и увеличивает прочность на 30% с обеспечение предыдущих свойств.

tennis racquet«Wilson»

  • Сarbon ‒ разновидность углеволокна. Прочностные и весовые характеристики сопоставимы с графитом.
  • HyperCarbon‒ высокомощное углеволокно (ultra high modulus Graphite). В 4 раза жёстче и на 65% легче титана. Самой жёсткой и самый дорогой класса графита. Разработан совместно с NASA.
  • Basalt (BLX) ‒ естественная вулканическая порода. Волокна базальта вплетены в продольном направлении [K], что является одной из самых передовых технологий создания композиционных материалов. Обеспечивает максимальное погашение вибрации.

tennis racquet«Babolat»

  • Flex Carbon ‒ разновидность углеволокна с более низкой плотностью волокон. Повышает жёсткость, уменьшает вес.
  • Carbon Nanotube ‒ разновидность углеволокна. В 5 раз жёстче обычного высокомодульного графита. По утверждению разработчика: “её молекулярная организация чистая, как у алмаза и является идеальным материалом для изготовления ракеток ”.

tennis racquet«Donnay»

  • XeneCore ‒ гибридное углеволокно, которое формируется путём внедрения волокон твёрдых частиц в графитовое волокно под высоким давлением. Его свойства позволили производителю в линейке моделей “X-Dual ” уменьшить профиль рамы до 15 мм, что значительно повысило аэродинамику ракетки и обеспечило высокую мощность и поглощение вибрации.

tennis racquet«Volkl»

  • Organix  ‒ высоко-технологические нановолокна углерода объединены с целлюлозой (в качестве основного материала). Во время контакта струнной поверхности с мячом ракетка моментно передаёт ему максимальную кинетическую энергию при минимальной вибрации рамы.

tennis racquet«Yonex»

  • Neofade ‒ новый материал, способный поглощать импульс отдачи и снижать вибрацию на 15%. Вставляется в четыре полюса обода.
  • X-Fullerene ‒ революционный материал, внедрённый в верхнюю часть рамы во всех модификациях ракеток “E-zone”. X-фуллерен улучшает внутреннюю прочность рамы и создаёт превосходную жёсткость.

(Прим.авт.‒ Процесс видоизменения и создания новых композитных материалов продолжается и регулярно отслеживать эту узкую направленность  мне, к сожалению, не предоставляется возможным).

Ещё одним интересным направлением, правда скорее перспективным чем исторически-состоявшимся, является внедрение в раму ракетки информационно-вычислительных устройств. Начало этому положила шведская компания «Tretorn» (основана в 1991г. в Хельсингборге), сконструировавшая в 2005 году ракетку “TXT Speed Gun” со встроенным измерителем начальной скорости мяча и ЖК-дисплеем. Скорость определялась исходя из деформации струн. Сигнал в микрочип поступал от датчика, вмонтированного в виброгаситель. Заявленная погрешность измерения ±2,5 км/час при использовании специально калиброванных струн. Была изготовлена пробная партия порядка 1000 экземпляров, которые в широкую продажу не поступали.

Второй прецедент произошёл в 2002 году, когда «Head» на «Ролан Гаррос» презентовала “интеллектуальную” ракетку “Intelligence i.S18 Chip System” (прим.авт.‒ линейка титановых ракеток “Intelligence i.S” началась с модели “i.S6” с 1997г., но без “Chip System”). По утверждению производителей, в ней, благодаря технологии “Chip System” (разработчик Массачусетский технологический институт «Continuum Control Corp»), уменьшается послеударные импульс отдачи и вибрация на 50%. Для этой цели в верхнюю часть разветвлений шейки (в месте наибольшего сгибания рамы) внедрён пьезоэлектрик, получивший название “Интеллект-волокно” (Intellifiber), который преобразует механическую энергию в электрическую и наоборот ‒способен преобразовывать получаемую электрическую энергию в механическую.

Умная ракетка Head iS18

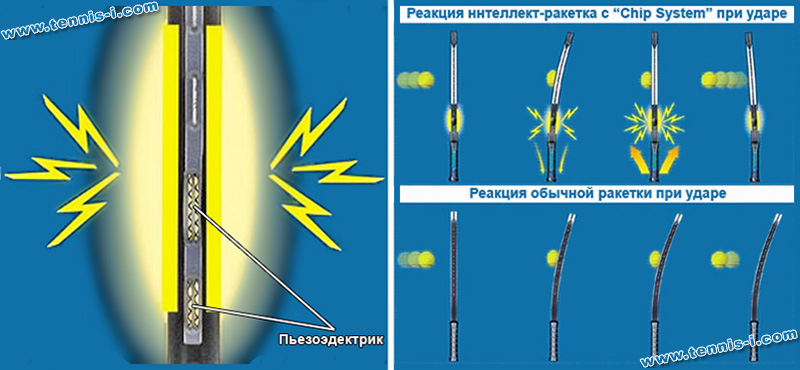

Как же это происходит? Во время контакта ракетки с мячом рама деформируется назад. В результате чего, пьезоэлектрик генерирует электрический импульс (порядка 600 В). Сигнал по электрической схеме поступает в компьютерный микрочип, расположенный внутри ручки. Чип преобразует его, повышая мощность и в противофазе к входному сигналу, возвращает в пьезоэлектрик. Его ответная реакция заставляет раму сгибаться в противоположную сторону, т.е. вперёд). Это противофазовое взаимодействие и позволяет уменьшать негативные послеударные последствия.

Head Chip System

Продолжительность всего процесса составляет 2‒3 миллисекунд. Ракетка выпускалась в ограниченном количестве и стояла первоначально довольно дорого ‒ $500. Нужно заметить, что идея использования электронных устройств для гашения послеударных эффектов не нова, но для их питания нужен был источник энергии. А ITF с началом того же (2002) года запретила использование встраиваемых элементов питания, которые оказывали бы влияние на игровые свойства ракетки (см. "История формирования и хронология эволюции теннисных правил"). Поэтому, как сознался директор компании «Head» Херфид Ламмер (Herfried Lammer): “Пришлось прибегнуть к хитростям, используя пьезоэлектричество”  (прим.авт.‒ Эта технология вначале была разработана и внедрена для горных лыж “Head”).

В 2013-2015 годах компании «Zepp Labs», «Sony», «Shot Stats» и «Smash Wearables» вышли на рынок с новаторскими съёмными устройствами считывания информации об ударных характеристиках теннисистов и программными приложениями к ним. Подробнее здесь.

Сенсацией для теннисного мира стало появление “умной” ракетки “Play Pure Drive”, продемонстрированной компанией «Babolat» в 2014 году на Международной выставке потребительской электроники в Лас-Вегасе. Подробнее здесь.

Уверен, что эту новацию активно подхватят и другие производители, тем более что ITF разрешило использование "умных" ракеток, но без права пользоваться информацией встроенного IT-устройства непосредственно во время официальных матчей (прим.авт.‒ Напомню, что пунктом “Г” Приложения II Правил тенниса запрещено в ракетках использовать какие-либо приёмо-передающие телекоммуникационные системы, позволяющие получать игроку во время матча информацию консультативного характера).

ракетка Бестселлерами за первые 30 лет “теннисного композита” стала ракетная классика:

  • Dunlop Max 200G” (1980г.), размер обода 85 и 95 кв. дюйма (первая графитовая ракетка, изготовленная методом литья под давлением).
  • Wilson ProStaff 6.0 (Original)” (1983г.), размеры обода: 85, 95, 110, 125 кв. дюйма.
  • Prince Original Graphite Classic” (1984г.), размеры обода: 93, 98, 107 кв. дюйма.
  • Head Prestige Classic” (1987г.), размеры обода: 600, 630 и 660 кв. см (93, 97,5 и 105 кв. дюйма).
Ракетка Dunlop Max 200G Ракетка Wilson Prostaff 6.0
Ракетка Prince Original Graphite Ракетка Head Prestige Classic

раздел 1 В 1983 годe, американец Джон Макинрой (John McEnroe) перешёл с легендарной деревянной ракетки “Dunlop Maxply” на “Dunlop Max 200G” и выиграл чемпионат «WCT» (World Championship Tennis), «Уимблдон» и Итоговый турнир «Volvo Masters», а в парном разряде «Уимблдон» и «US Open». Этой ракеткой Джон выиграл 3 мэйджора из семи в одиночном разряде и 5 в парном (из 9-ти).

Другая супер-звезда немка Штеффи Граф (Steffi Graf), использовала “Max 200G” до 1994 года, то есть большую часть своей карьеры. С этой ракеткой она стала триумфатором 14 мэйджоров и Олимпийских игр в Сеуле одиночном разряде, а в 1988 году ‒ единственный  в истории обладатель «Золотого шлема». А всего в её копилке 22 титула турниров «Большого шлема» и все в одиночном разряде.

Игроки ракеткой Dunlop Max 200GЭта ракетка стала одной из самых популярных в 1980-х, а в 1987 году было выпущено более миллиона экземпляров. В 1989 году СМИ рассказали о сенсационном разоблачении, связанного с тем, что  Мартина Навратилова, связанная по контракту с «Yonex», играла ″Max 200 G″, выкрашенную в чёрный цвет без надписей. Её производство было прекращено в 1995 году.

раздел 1 Неизменной ракеткой для одного из Топ-теннисистов «Открытой эры» американца Пита Сампраса (Pete Sampras) была “Wilson ProStaff 6.0 85”. Для экс-первых ракеток мира американцев Крис Эверт (Chris Evert) и Джимми Коннорса (Jimmy Connors) и шведа Стефана Эдберга (Stefan Edberg) эта ракетка стала первым “композитом”. Играли “ProStaff 6.0” и американцы Джим Курье (Jim Courier), Дженнифер Каприати (Jennifer Capriati) и Аарон Крикстейн (Aaron Krickstein), француженка Мари Пирс (Пьерс) (Mary Pierce), а самый именитый теннисист «Открытой эры» швейцарец Роджер Федерер (Roger Federer) был предан ей 9 лет.

Игроки ракеткой Wilson ProStaff 6.0

Ракетка Wilson ProStaff Connors

С ракеткой “ProStaff 6.0” успеха на турнирах «Большого шлема» добивались:

  • Пит Сампрас ‒ 14 раз в одиночном разряде;
  • Стефан Эдберг ‒ 6 в одиночном и 6 в парном разрядах;
  • Крис Эрвет ‒ 4 в одиночном разряде (всего 18);
  • Джим Курье  ‒ 4 в одиночном разряде;
  • Мари Пирс (Пьерс) ‒ 1 в одиночном разряде (всего 2).

Интересно, что “Wilson ProStaff 6.0” разрабатывалась именно под Джимми Конорса, который играл металлической “Wilson T2000”. Он поиграл новой ракеткой всего один год (лучшее достижение полуфинал «Ролан Гаррос»), но затем вернулся к своей старой “любьви”. И только в 1987 году окончательно перешёл на “композит” ‒ “Slazenger Panther Pro Ceramic”.

раздел 1 В разное время ракетке “Prince Original Graphite Classic” отдавали предпочтение американец Пол Аннаконе (Paul Annacone), аргентинка Габриэла Сабатини (Gabriela Sabatini), американец Андре Агасси (Andre Agassi), американец Майкл Чанг (Michael Chang), югославка Моника Селеш (Monica Seles), американка Дженнифер Каприати (Jennifer Capriati), испанец Хуан Карлос Ферреро (Juan Carlos Ferrero), россиянка Елена Дементьева (Elena Dementieva).

Игроки ракеткой Prince Graphite Classic

раздел 1 Что касается “Head Prestige Classic 600” из известных игроков с нею выступали француз Себастьян Грожан (Sebastien Grosjean) и два “уничтожителя” ракеток хорват Горан Иванишевич (Goran Ivanisevic) и россиянин Марат Сафин (Marat Safin), который этой ракеткой выиграл «US Open-2000». В юные годы ею играл болгарин Григор Димитров (Grigor Dimitrov). Россиянка Елена Бовина (Elena Bovina) использовала схожую ракетку “Prestige Tour 660”.

Игроки ракеткой Head Prestige Classic

Лидером по продажам среди этой великолепной четвёрки стала “Wilson ProStaff 6.0”, которая в течение 6 лет (1993-1998гг.) была самой востребованной ракеткой в мире.

Сейчас продолжают выпускаться первые три. В них нет никаких технологических ухищрений, никаких усилителей мощности и гасителей вибрации, никаких систем для расширения игрового пятна, но играть ими приятно и они продолжают пользоваться признанием среди многих продвинутых теннисистов.

Из этих ракеток сейчас три первые продолжают выпускаться, а выпуск “Head Prestige Classic 600” прекратился в 2000 году. В них нет никаких технологических ухищрений, никаких усилителей мощности и гасителей вибрации, никаких систем для расширения игрового пятна, но играть ими приятно и они продолжают пользоваться признанием среди многих продвинутых теннисистов.

галочка В  СССР пытались наладить производство композитных ракеток, но они по своим свойствам были хуже “иностранцев”. В Балабаново (Калужская обл.) изготавливали “РГ-03”, РГ-0006”, “Idol” (учитывая их вес, ими лучше было отбиваться от хулиганов, чем махать на корте), “String”, “Grand”, детские “Pirat” и “Bebi”. В Ульяновске: ″Эллур″, ″Эллур Мастер″, ″Ellur pro″. В Киеве: ″Respekt″, ″Regent″, ″Admiral″, ″Tornado″. В Харькове выпустили небольшую партию ″Аист-импульс″.

C 1987 года по лицензии «Kneissl» в Москве «ГлавСпортПром» стал выпускать “White Star Pro Masters” и “Blue Star Mid”, “ Blue Star Big” но через два года австрийская компания из-за нарушения технологии отозвала лицензию и эти же ракетки стали выпускать под названиями “Мастер”, “Прогресс” и “Гигант”. Эти ракетки выпускались и с названиями английской транскрипцией для экспорта в страны социалистического и народно-демократического строя.

В конце 1980-х можно было приобрести и две модели индийской “Mayor” (не путать с компанией «Major» ‒ предшественником «Technifibre»), которые закупал «ГлавСпортПром».

галочка Модель, представленная на нижнем фото, прямого отношения к истории ракеток не имеет, но к истории тенниса в целом ‒ "Да". В 1996 году английской компания «Fred Perry» в память о победе её основателя на «Уимблдоне-1936» изготовила в ограниченном количестве  ракетку “Fred Perry 1936 Wimbledon Champion” (прим.авт.‒ Компания основана в 1952г. Фредом Пери ‒ 14-кратным победителем мэйджоров, первым обладателем «Карьерного Большого шлема». Умер в 1995г. Основной вид продукции ‒ спортивная одежда).

Ракетка Fred Perry

Понравилась статья? Поделиться с друзьями:
Теннисная энциклопедия Игоря Ивицкого
Комментарии: 8
  1. Александр

    Большое спасибо автору! Прочитал с удовольствием и эту стятью, и о деревянных ракетках.
    Многие сегодняшние топ игроки продолжают играть старыми моделями ракеток, к которым они привыкли. Просто для маркетинга производители красят их как новые модели. Говорят что Мюрей играит старым HEAD и многие другие игроки предпочитают старые модели.
    И еще к сожалению Dunlop Max 200G как и Head Prestige Classic давно уже не производят.

    1. Sasa11

      Все производят и все старое можно купить на еБей!!

  2. Виктор Чапурин

    Огромное спасибо за труд! На просторах рунета такое редкость! Читается легко, несмотря на отсутствие драмы. А ошибки и опечатки - мелочи (для пред комента), главное суть. Прочитал два исторических материала, иду дальше. Хочу добавить исторический факт (Может он описан в других статьях, тогда сорри) В начале 90-х, в России, на Урале в Свердловской области в городе с нынешним названием Новоуральск, производили/выпускали графитовые теннисные ракетки. Точнее это были графитовые "болванки" по заказу Wilson (скорее всего), далее их везли в Финляндию, где раскрашивали и доводили до товарного вида. Производство было налажено на ранее и ныне секретном УЭХК. К концу 90-х производство ракеток переехало в поднебесную, а на УЭХКа, по мимо топлива для атомной промышленности, ещё долго выпускали, лучшие в мире, лыжные палки. А в городишке, где на все 200 тыс населения, был единственный асфальтовый, с позволения сказать, корт, в кждой семье имелось по паре топовых графитовых ракеток, в модном сейчас, чёрном дизайне. :)

  3. Sasa11

    Никакой Wilson эти матрицы не заказывал. Это делали ракетки для ELLUR. в Финке(а не в Ульяновске) их красили и продавали в Москве и Питере. А зачем матрицы тырили с завода остаётся только догадываться!!🤣🌺🤣

  4. Sasa11

    И 200G и PrestigeClassic600(T10) производят до сих про достаточно часто малыми тиражами!! Вон, Хед в апреле 2020 по "просьбам телезрителей" уже ProTour 630 наштамповал!! Только с 65RA матрицей!!🤣🌺🤣

  5. Леонид

    Поражён Вашими познаниями, информация исключительно интересна и полезна. Спасибо!

  6. Maksym

    Подскажите сколько весит Prince graphite composite 97

    1. Ивицкий (автор)

      Название не полное

Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
