Необычные теннисные ракетки

Необычные теннисные ракетки

Эта страничка посвящена ракеткам, у которых непривычны для нашего стандартного восприятия:

  • формы или конструкции шейки, моста, головки и ручки;
  • геометрические размеры;
  • струнные поверхности;
  • оригинальный дизайн;
  • возможность разбираться или трансформироваться;
  • встроены дополнительные устройства.

Представленные модели охватывают 90-летний период создания ракеток начиная с 1920 года.

Hazell Streamline Blue Star MacGregor Tourney Dunlop Monoshaft

1. Hazell  "Streamline Blue Star" (Англия), 1930 год. Сконструировал и запатентовал английский теннисист Франк Вордсворт Донистроп (Frank Wordsworth Donisthorpe), а играл ей на "Уимблдоне-1935" один из известных британских теннисистов Бани Остин (Bunny Austin) (прим.авт.‒ В тот год он дошёл до полуфинала). Такая конструкция создаёт раме большую стабильность при нецентровых ударов относительно продольной оси головки ракетки (уменьшает эффект скручивания рамы). Именно для этой цели позднее шейку ракетки стали расщеплять (прим.авт.– Шейка ракеток в виде вилки называется "Openthroat"; цельная (моно) шейка имеет название "Closedthroal"). "Streamline" выпускалась только 3 года. Сейчас зарегистрированных коллекциях имеется 6 экземпляров, каждая из которых оценивается от $ 200.00 до $ 800.00 в зависимости от модели и состояния.

2. "MacGregor Tourney" (Англия), 70-е годы. Изготовлялась известным одноимённым гольф-клубом (прим.авт.– Шейка ракеток с двумя стержнями называется "Twinshaft").

3. "Dunlop Monoshaft" (Англия), 1972 год. Часто путают с ракеткой для бадминтона или сквоша (прим.авт.– Шейка ракеток с двумя стержнями называется "Monoshaft").

ProAm Dunlop Hexon Aggressor АCTE 5-STAR Winsport

4. "ProAm" (США), 1974год. Дизайн Тома Галича (Tom Galich). Рама представляет собой цельный кусок сплава (без заклёпок) с полой ручкой.

5. Dunlop "Hexon Aggressor" (Англия), 1982 год. Алюминиевая рама. Играл Джон Макинрой (McEnroe).

6. "CTE 5-STAR" (США), 1985 год. Автор и изготовитель Крис Г. Винклер (Chris G. Winkler)

7. "Winsport" (Англия), 1985 год. Металлическая рама.

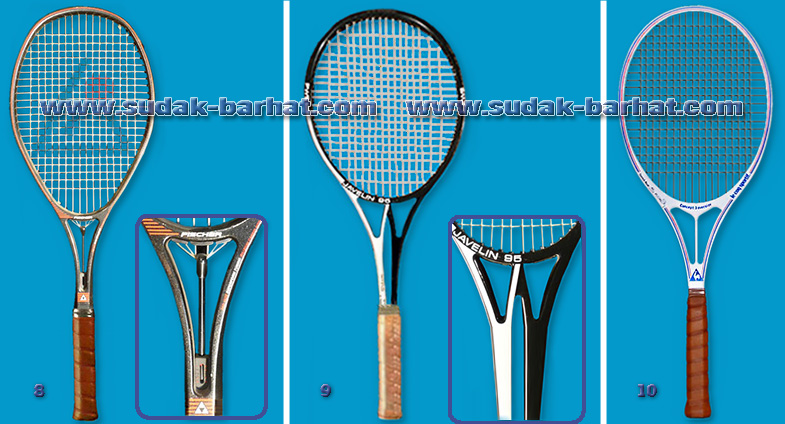

Fischer Superform Tuning Wilson Javelin Le Coq Sportif Concept 3

8. Fischer "Superform Tuning" (Германия), 1985 год. С системой регулировки натяжения центральных продольных струн.

9. Wilson "Javelin" (США), 1981 год. Первая ракетка 2-го поколения технологии " K-Factor ".

10. Le Coq Sportif "Concept 3" (Франция), 1980-е годы.

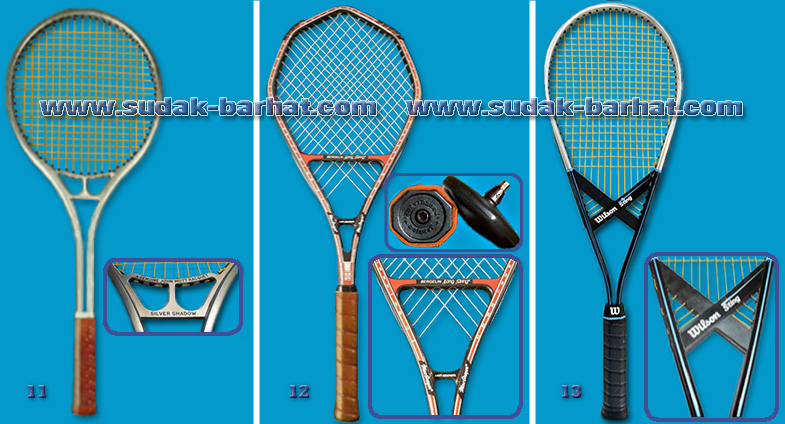

Silver Shadow MacGregor Bergelin Long String Wilson Sting

11. "Silver Shadow" (Англия), 1980-е годы. Автор Джон Мотт (John Mott). Вторая модель аналогичной формы, но чёрного цвета называлась "Camargue" (прим.авт.‒ Названия ракеток автор позаимствовал у двух моделей автомобилей "Rolls-Royce"). Мотт изготавливал эти ракетки в своей мастерской в ручную, а затем продал свой патент.

12. MacGregor "Bergelin Long String" (США), 1985 год. Идея диагонального переплетения струн принадлежит немцу Хервиг Фишер (Herwig Fisher). Струнная поверхность с таким переплетением придаёт мячу большее вращение.

13.Wilson "Sting"  (США), 1985 год. Алюминиевая рама.

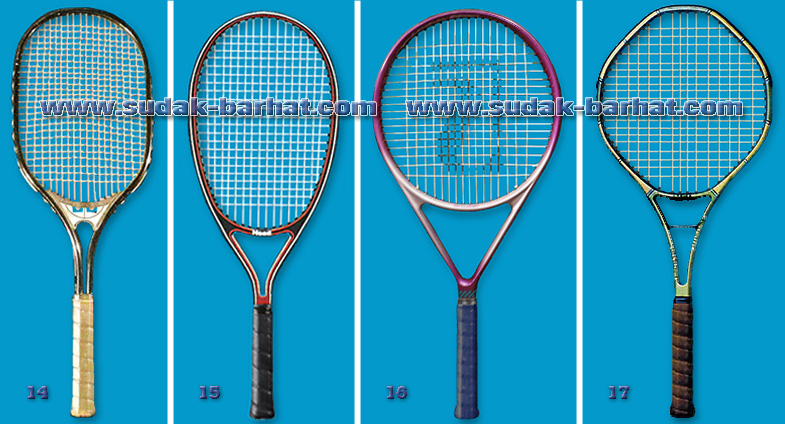

Epstein Sixty-Six Head Legend Spalding Orbitech XL-105 Major Octodiagonal

14.  "Epstein Sixty-Six".

15. Head "Legend" (Австрия).

16. Spalding "Orbitech XL-105" (США), начало 90-х годов.

17. Major "Octodiagonal" (Франция), 1984 год.

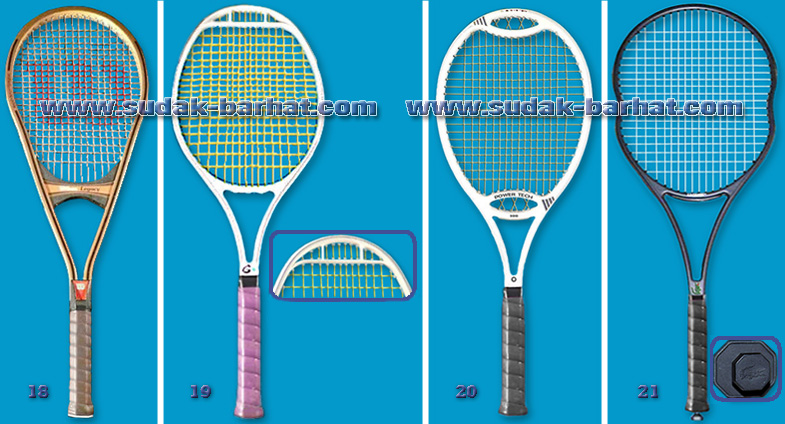

Wilson Legacy Gauthier G DE G Spalding Power Tech 80 & 100 Lacoste Equijet

18. Wilson "Legacy" (США), 1983 год. Деревянная рама с пластиковым мостом.

19. Gauthier "G DE G"(Франция).

20. Spalding "Power Tech 80 & 100", 1986 год. Изготавливалась в Тайване.

21. Lacoste "Equijet" (Бельгия), 1988 год. Имеется возможность оперативно изменять натяжение струн.

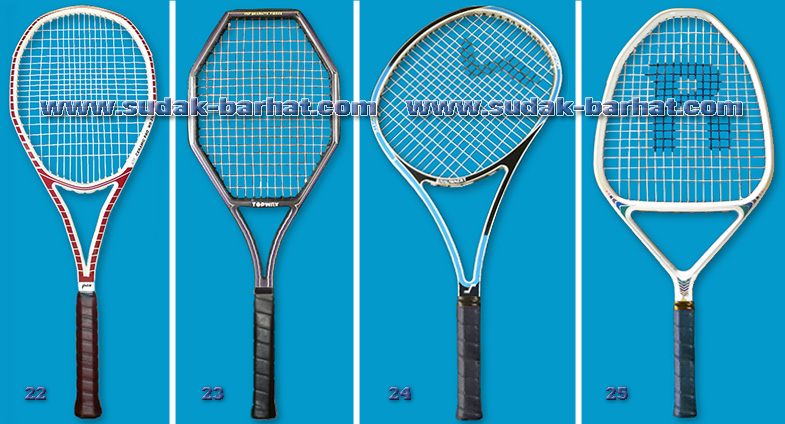

Fox Ceramic Pro WB-210 Topway Hexangonal Snauwaert ErgoNom Rival AU 700

22. Fox "Ceramic Pro WB-210", 1985 год. Рама изготовлена из керамического композита. Играли Иван Лендл (Ivan Lendl), Мартина Навротилова (Martina Navratilova), Майкл Чанг (Michael Chang), Радек Степанек (Radek Stepanek).

23. Topway "Hexangonal". Сделана в Тайване.

24. Snauwaert "ErgoNom" (Бельгия), 1983 год. Рама изготовлена с применением графита. Длинная ось головки развёрнута относительно оси ручки на 45о. Удобна для ударов по отскочившему мячу, но не для игры с лёта.

25. Rival "AU 700" (США), 1989 год. Изготовлена из керамического композита.

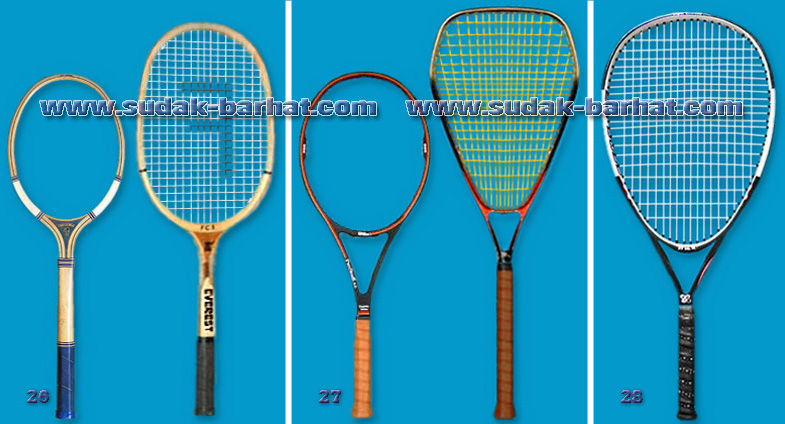

Everest Dunlop Predator Gamma Big Bubba

26. "Everest".  Ракетка, размеры которой соответствуют её названию "Эверест". Для сравнения слева расположена ракетка (без струн) стандартных размеров ‒ "Challenge". Разработана англичанином Франком Вордсвортом Донистропом (Frank Wordsworth Donisthorpe). По длине и ширине она превосходила обычные ракетки на 7,6 см (3 дюйма). Своим "детищем" изобритатель играл на "Уимблдоне" в 1921г. и "вылетел" во 2-м круге. Из-за большого веса (не было лёгких и прочных композиционных материалов) широкого применения не получила.

27. Dunlop "Predator" (Англия), середина 80-х годов. Для сравнения слева представлена ракетка Wilson "PRO Staff 6.0" (без струн).

28. Gamma "Big Bubba", (США), 1997 год. Самая большая площадь головки ‒ 883,9 кв.см (137 кв.дюйма). Длина ‒ 81,3 см (32 дюйма), 73,7 см (29 дюйма) или 71,1 см (28 дюйма).

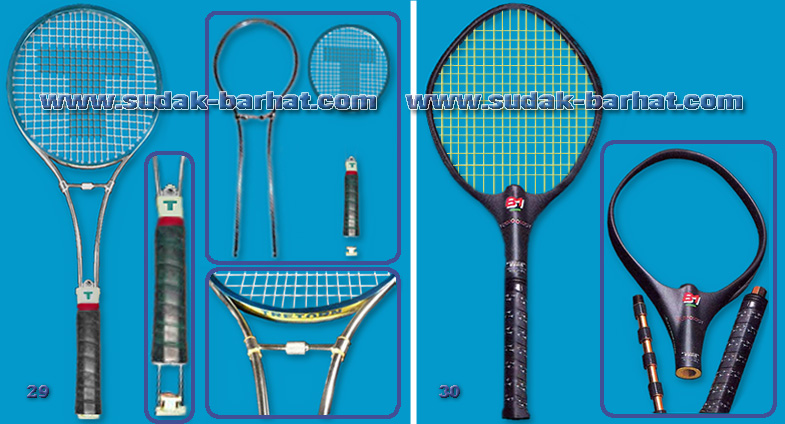

Tretorn Technort/Pirelli В1 Stratos

29. Tretorn (Швеция), 1968 год. Разборная ракетка из алюминия. Предполагается наличие запасных ободов с натянутыми струнами, что позволяет за несколько минут поменять обод, с порвавшейся струной, или заменять обод с другой силой натяжки (если заранее подготовить таковы).

30. Technort/Pirelli "В1" ("Stratos"), 1988 год. Разборная. Рама из композиционных материалов. Разработана для заядлых теннисистов, которые часто путешествуют или ездят в командировки.

Snauwaert Ellipse Touch Jenro Twin Racket

31. Snauwaert "Ellipse Touch" (Бельгия) начало 90-х годов. Разборная. Рама из композиционных материалов.  В разработке и поддержке проекта принимал участие Джон Макинрой (John McEnroe). За счёт разборной конструкции в шейке хорошо гасится вибрация.

32. Jenro "Twin Racket", 2004 год. Изготовлена в Китае. Разборная. Рама из графита. С помощью ключика, который вставляется в торец ручки, скрепляются все разборные детали. Обладает хорошими антивибрационными свойствами.

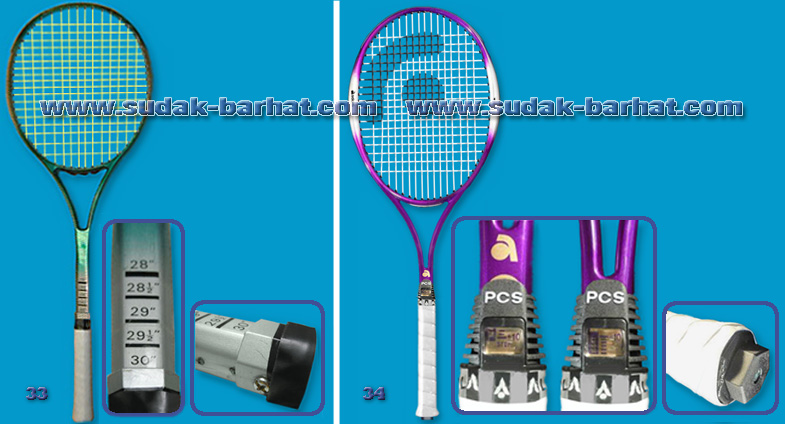

Rayco Adam Pro Turbo

33. Rayco (Канада), начало 80-х годов. Рама металлическая. Длина изменяется от 71,1 см до 76,2 см. Фиксация осуществляется с помощью винта. Для этого нужно иметь соответствующую отвёртку.

34. Adam "Pro Turbo" (Чехия), 1989 год. Рама из композиционных материалов. Регулируемая длина. Конструктор ‒ чешка Адам Гюнтер (AdamGunther).

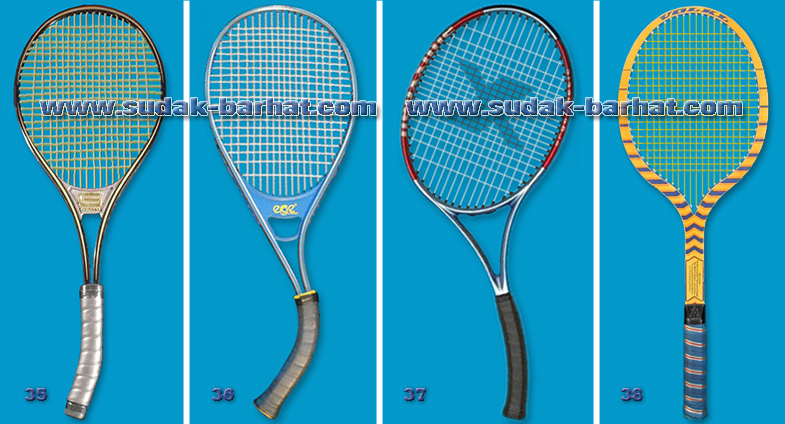

Gripper Erge Neoxхline CarvingStar Völkl Zebra

35. Gripper, 1984 год. Предполагалось, что изогнутая ручка позволит производить удар по низколетящему мячу не сгибая ног.

36. Erge (Швеция), 1983 год.

37. Neoxхline "CarvingStar" (Германия).

38. Völkl "Zebra" (Германия), 1972 год. Включена в число необычных ракеток, из-за оригинального дизайна ("Зебра"). Первая ракетка, выпущенная фирмой Völkl и первая ракетка изготовленная из стеклопластика (фибергласа).

Handler Natural Power Grip

39. Handler (Ливия), 1992 год. Разработана и изготовлена ливанцем Эли Бу Хейр (Elie Bou Kheir). Предназначена для обучения ударов с двуручной хваткой.

40. Natural Power Grip (США), 2005 год. Изобрёл Лионель Берт (Lionel Burt) в 1988 году для учебных целей. Позволяет играть двумя руками с обоих сторон, что позволяет симметрично развивать мышцы двух половин тела. Среди профессионалов ею играют братья Брайан и Данн Баттистонэ (Brian and Dann Battistone). По их мнению две ручки обеспечивают более высокую мощность, контроль и точность. Разрешена Международной федерацией тенниса. В 2012 году Брайан в миксте с Николь Меликар (Nicole Mellichar) сыграл её на "US Open". Они проиграли в 1-м круге.

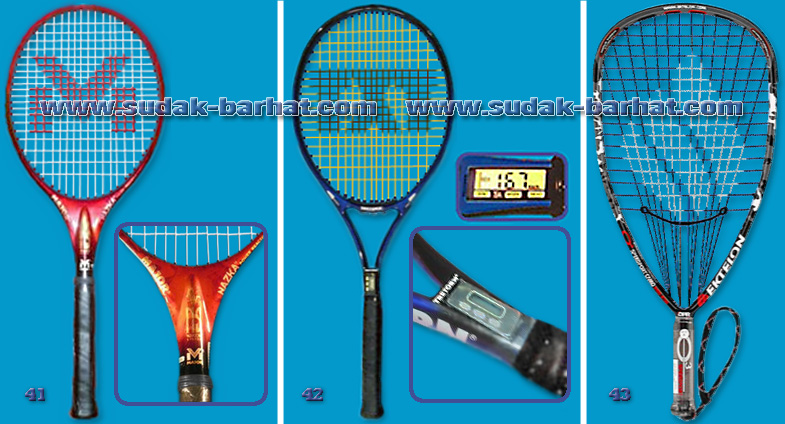

Major Nazka Tretorn TXT Speed Gun Ektelon O3 Speedport Camo

41. Major "Nazka" (Франция), 90-е годы. Ретро дизайн (без раздвоения горлышка). В середине рамы система гашения вибрации.

42. Tretorn "TXT Speed Gun" (Швеция), 2005 год. В нижнюю часть шейки вмонтирован измеритель начальной скорости мяча с цифровым дисплеем. Сохраняется 10 последних показателей скорости.

43. Ektelon "O3 Speedport Camo", 2009 год. Имеется настройка подбора веса и баланса под определённый стиль игры. В торце закреплён ремешок, который надевается на запястье.

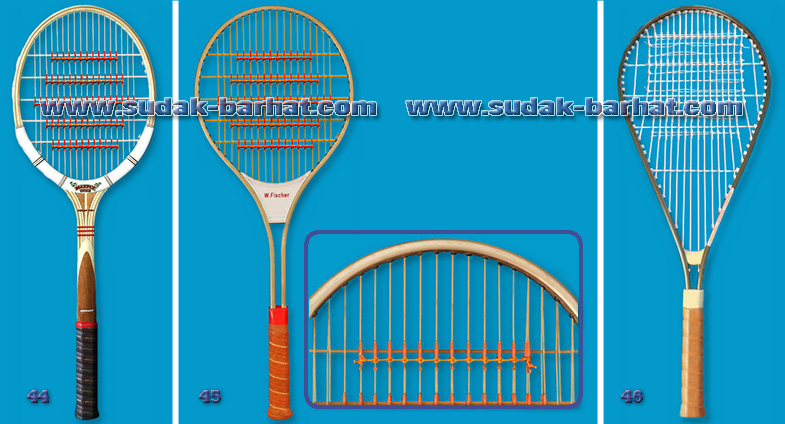

Dunlop Maxply Fort W. Fischer Kuebler Phillips Moore

44. Dunlop "Maxply Fort". Ракетка стандартная, а двойное переплетение струн ‒ необычное. Получило название "спагетти струн" (Spaghetti Strings) которое предложено баварцем Вернером Фишером (Werner Fischer) в 1976 году (запатентовал 8.12.1977г.). Натяжка делалась очень мягкой: сила натяжения вертикальных струн составляла 9-12 кг/с; горизонтальных 20-22 кг/с. Такое переплетение позволяло намного сильнее "накручивать" мяч. Отскок мяча после топ-спина оказывался невероятно высоким. Первым из известных профессионалов, который стал использовать такое переплетение струн, был румын Илие Настасе (Ilie Năstase). С 1978 года ITF запретила использование натяжки с переплетением струн "спагетти".

45. W. Fischer (Германия), 1976 год с натяжкой "спагетти".

46. Kuebler "Phillips Moore" (Германия), 1980 год. Дизайнер Зигфрида Куэблер (Siegfried Kuebler), который использовал в своих ракетках переплетение струн похожее на "спагетти" и, получившее название "Vilsbiburger".

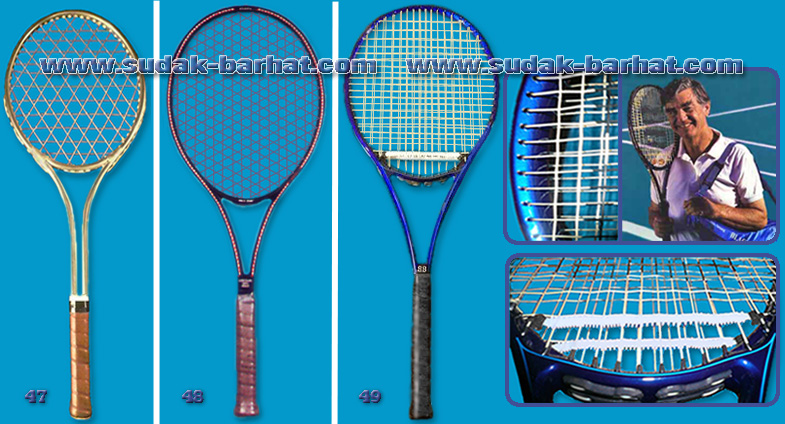

Yonex Danlo Dunlop Mad Quet RAC Blackburne Double String ВВ

47. Yonex "Danlo" (Япония), середина 70-х годов. Рисунок переплетения струн состоит из пересечения струн в трёх направлениях: поперечном и двух диагональных. Правилами запрещена.

48. Dunlop "Mad Quet RAC", 1980 год. Рисунок натянутых струн состоит из пересечения струн в трёх направлениях: продольном и двух диагональных. Разработана Мэделайн Хоптман (Madeline Hauptman) известна как "ракетка Мэд" ("Mad Rac"). Улучшается контроль мяча. На натяжку уходит в полтора раза больше струн, а время  по натяжке ‒ в три раза больше. Правилами запрещена.

49. Blackburne Double String "ВВ", 70-е годы. Ракетка с двойными независящими струнными поверхностями. При попадании мяча на край струнной поверхности, мяч более управляемый, чем в обычной ракетке. Изобретатель ‒ житель Бермудских островов Робин Блэкберн (Robin Blackburne). Автор более двух десятилетний добивался признания своего изобретения. В 1995г. ITF разрешила её применение, но широкое распространение не получила.

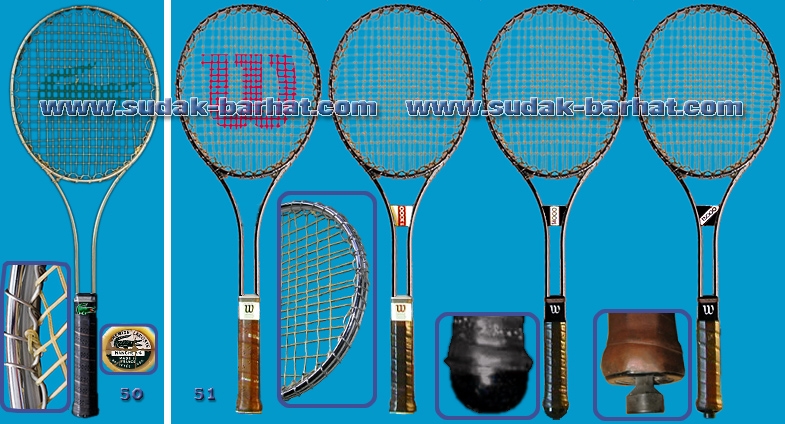

Lacoste Vintage Wilson T2000 T3000 T4000 T5000

50. Lacoste "Vintage", 1963 год. Рама полая, выполненная из нержавеющей стали. Впервые струны протягивались не сквозь обод, а через петли, выполненные  виде проволоки обвивающей обод. Появление этой ракетки потребовало разработки станка для натяжки струн, т.к. используемый способ ручной натяжки (с помощью "крутилки" и шильев) не был неприемлем. В этом же году патент на эту ракетку был продан компании "Wilson".

51. Wilson "T2000", "T3000", "T4000", "T5000". 1967-72гг. Эта серия моделей изготовлялась по лицензии "Lacoste". Цвет был либо натуральный ‒ стальной, либо с жёлтым оттенком (гальваническое покрытие). Ракетки  "T4000", "T5000" имели внешние демпферные устройства (на торце ручки), уменьшающие вибрацию рамы (особенностью металлических ракеток была повышенная вибрация, которая приводила к заболеванию локтя ‒ эпикондиллит). Первым популяризатором этих ракеток был Джимми Конорс (Jimmy Connors). В дальнейшем способ крепления струн на ободе, с помощью петель, не получил распространения.

Необычные ракетки

Справка: Международная федерация тенниса (ITF) в теннисных правилах регламентировала требования к ракеткам. Лимитируются максимальная длина ракетки и размеры её струнной поверхности, а также равномерность расположения струн, наличие приспособлений на ракетке (в том числе механических и электронных). Длина ракетки не должна превышать 73,66 cм (29 дюймов), ширина ‒ 31,75 см (12,5 дюймов), продольная длина струнной поверхности ‒ 39,37 см (15,5 дюймов), поперечная длина (ширина) ‒ 11,5 дюймов (29,21 см).

Обычно изготовители ракеток не приводят линейных размеров струнной поверхности, а паспортизуют её площадь.

СКАЧАТЬ  (*.PDF)    534,23 КБайт

13/11/2013 , Автор: Игорь Ивицкий
